Ontdek hoe een 3D kruislijnlaser met drie 360°-lijnen je klussen razendsnel en haarscherp maakt-van tegelen en wanden stellen tot plafonds en buitenwerk. Je leest wat het verschil is met 2D, waar je op let bij de keuze (zichtbaarheid, nauwkeurigheid, IP-klasse, accu’s en accessoires) en hoe je het bereik buiten vergroot met pulsmodus en ontvanger. Met heldere tips voor opstellen, kalibreren en onderhoud haal je maximale precisie en betrouwbaarheid uit je laser, elke dag opnieuw.

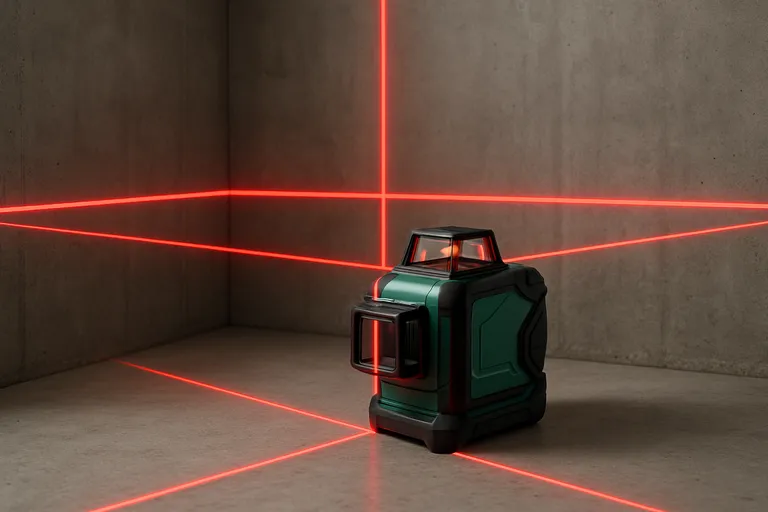

Wat is een 3D kruislijnlaser
Een 3D kruislijnlaser is een compacte meettool die drie haakse referentievlakken projecteert: één volledige horizontale lijn van 360° en twee volledige verticale lijnen van 360°. Zo krijg je rondom je heen een helder raster waarmee je snel en exact kunt uitlijnen in elke richting. In tegenstelling tot een 2D kruislijnlaser, die meestal één horizontale en één verticale lijn kruist op één muur, geeft een 3D model je extra dekking en een tweede verticale lijn voor haakse uitzetting en referenties door de hele ruimte, ook om hoeken heen. Binnenin zit een zelfnivellerend pendelsysteem of elektronische sensor die kleine scheefstanden (meestal tot ±3° à ±4°) automatisch corrigeert, zodat de lijnen waterpas en loodrecht staan zonder handmatig gedoe.
De lichtbron is een laserdiode (rood of groen); groen is voor het oog beter zichtbaar binnen felle ruimtes, rood is vaak energiezuiniger. De typische nauwkeurigheid ligt rond ±0,2-0,3 mm/m, met een zichtbaar bereik binnenshuis van circa 10-30 meter; buiten kun je met een ontvanger (een kleine sensor die de laser detecteert) het bereik fors vergroten. Je plaatst de laser op een statief of magnetische beugel en vergrendelt de pendel voor transport of voor het bewust zetten van schuine lijnen. Door de 360°-projectie werk je sneller bij tegelen, wanden stellen, plafonds uitlijnen, kasten monteren en ruwbouwtaken waar precies haaks en waterpas werken telt.
3 x 360° lijnen uitgelegd
Bij een 3D kruislijnlaser projecteer je drie volledige 360° vlakken: één horizontale cirkel rondom en twee verticale cirkels die haaks op elkaar staan. De horizontale lijn geeft je in elke richting exact waterpas referentie, ideaal voor plafonds, koofwerk en het doorzetten van een hoogte rondom de ruimte. De twee verticale lijnen vormen doorlopende loodrechte vlakken, waarmee je haakse hoeken uitzet, wanden stelt en referenties soepel om hoeken heen doorloopt.
Waar de verticale lijnen elkaar en de horizontale lijn kruisen, krijg je strakke kruispunten én loodpunten naar boven en beneden, handig om posities van vloer naar plafond over te zetten. Je kunt elk vlak apart inschakelen om energie te besparen, de laser nivelleert zichzelf binnen een bereik van enkele graden en met een pulsmodus kun je in fel licht of buiten met een ontvanger het bereik aanzienlijk vergroten.
3D versus 2D: wat is het verschil
Een 3D kruislijnlaser projecteert drie volledige 360°-lijnen: één horizontale en twee verticale die haaks op elkaar staan. Zo heb je rondom je heen doorlopende referenties en kun je hoeken haaks uitzetten, hoogtes doorzetten en posities van vloer naar plafond overnemen zonder de laser te verplaatsen. Een 2D kruislijnlaser projecteert meestal één horizontale en één verticale lijn met een beperkte openingshoek, waardoor het kruis vooral op één wand zichtbaar is.
Dat is prima voor simpele uitlijntaken op één vlak, zoals een plank of tegelrij starten. Met 3D werk je sneller in grotere of complexe ruimtes, bij plafonds, wanden stellen en kastenwanden. Wel is een 3D model vaak duurder en energie-intensiever, terwijl een 2D compacter, zuiniger en ideaal is voor incidenteel gebruik.
Hoe de techniek werkt: diodes, prisma en pendel
Een 3D kruislijnlaser start met laserdiodes (rood rond 635-660 nm of groen rond 520 nm) die een strakke bundel uitzenden. Via collimatielenzen en een prisma of cilindrische lens wordt die bundel uitgespreid tot een scherpe lijn. Voor 360°-projectie stuurt een conisch prisma of ringoptiek de lijn rondom, terwijl drie optische modules samen één horizontaal en twee verticale vlakken vormen. De pendel met magnetische demping nivelleert zichzelf binnen een paar graden; ga je daaroverheen, dan waarschuwt het toestel met knipperen of piepen.
Je vergrendelt de pendel voor transport of om bewust schuine lijnen te zetten. Met pulsmodus moduleert de laser het signaal zodat je buiten of in fel licht met een ontvanger kunt werken. Zo krijg je dunne, stabiele lijnen met een nauwkeurigheid rond ±0,2-0,3 mm/m.
[TIP] Tip: Herken 3D-modellen aan drie 360°-vlakken voor volledige projectie.

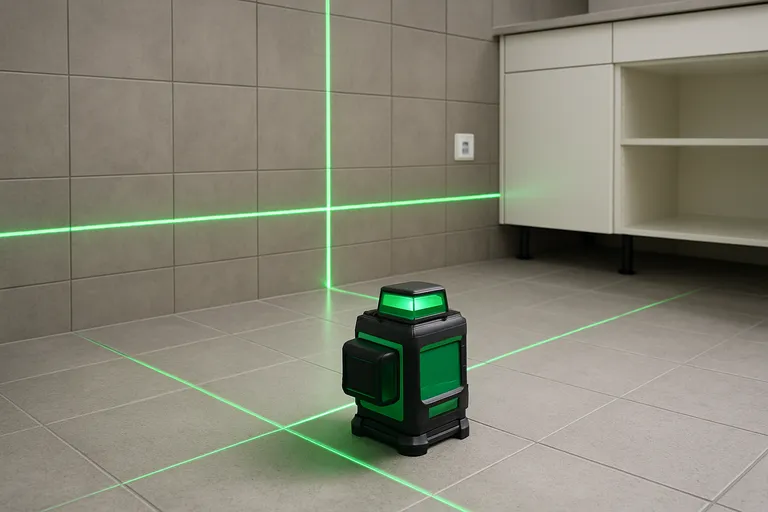

Toepassingen en voordelen
Met een 3D kruislijnlaser werk je sneller en nauwkeuriger omdat je rondom je heen één horizontaal en twee haakse verticale 360°-lijnen krijgt. Binnen is dat goud waard bij tegelen, keukenkasten in één strakke lijn hangen, wanden stellen, plafonds uitlijnen, spotjes centreren en het doorzetten van een hoogte rondom de hele ruimte. Je zet eenvoudig haakse hoeken uit, brengt posities van vloer naar plafond over zonder te meten en ziet direct of iets waterpas of loodrecht staat. In ruwbouw en buiten helpt de laser bij funderingen, gevelbekleding, houtskelet, pergola’s en schuttingen, en met een ontvanger vergroot je het bereik op grotere afstanden of in fel licht.
Je verliest minder tijd aan verplaatsen, want de 360°-projectie geeft overal referentie, ook om hoeken heen. Dat beperkt meetfouten, zorgt voor een consistente afwerking en maakt solo werken realistischer. Je kiest per situatie welke vlakken je activeert om energie te besparen, en met een statief of magnetische beugel zet je de laser snel stabiel neer waar jij wilt.
Binnenwerk: tegelen, wanden uitlijnen en plafonds
Met een 3D kruislijnlaser maak je binnenwerk strak en snel omdat je een doorlopende horizontale datumlijn en twee haakse verticale vlakken krijgt. Bij tegelen zet je eerst de horizontale 360°-lijn op je gewenste voeg- of plinthoogte, waarna je de start- en snijrij zonder scheluwte legt en patronen mooi doorloopt over hoeken. De verticale lijnen gebruik je om voegen te spiegelen en om hoeken perfect haaks te houden. Voor wanden stel je metal stud of regelwerk loodrecht door het profiel langs de verticale lijn te schuiven, en je checkt meteen deuropeningen en nisjes.
Aan plafonds hang je latten of profielen exact op één hoogte, positioneer je spotjes op één as en kun je een verlaagd plafond rondom doorzetten. Zet de laser op een statief of magnetische beugel net buiten je werkvlak, schakel alleen de nodige vlakken in en markeer controlestreepjes voordat je verplaatst.
Buiten en ruwbouw: funderingen, gevels en tuinaanleg
Met een 3D kruislijnlaser zet je buiten snel referenties uit voor funderingen, gevels en tuinaanleg. De horizontale 360°-lijn geeft je een vaste peilhoogte rondom, ideaal voor bekisting, uitzetlatten en het doorzetten van metselkoersen, terwijl de twee verticale vlakken je helpen om gevelprofielen, stijlen en kozijnen perfect loodrecht te plaatsen. In de tuin gebruik je dezelfde vlakken voor het uitlijnen van schuttingen, keerwanden en bestrating, en je controleert eenvoudig afschot voor waterafvoer.
In fel zonlicht schakel je de pulsmodus in en werk je met een ontvanger om het bereik fors te vergroten. Een robuuste behuizing met hoge IP-waarde is buiten geen luxe, en met statief, wand- of magnetische beugel positioneer je de laser stabiel op de juiste hoogte zonder steeds te verplaatsen.
Belangrijkste voordelen: snelheid, precisie en 360° dekking
Met een 3D kruislijnlaser werk je simpelweg sneller omdat je meteen in alle richtingen een bruikbare referentie hebt. Je hoeft minder te verplaatsen, minder te meten en je ziet direct of iets waterpas of loodrecht staat, waardoor je vlotter doorwerkt en minder corrigeert achteraf. De precisie komt uit de zelfnivellering en de dunne, scherpe lijnen, vaak met een nauwkeurigheid rond ±0,2-0,3 mm/m, zodat je strakker afwerkt en fouten vroeg opvangt.
De 360° dekking laat je hoogtes rondom doorzetten, haakse hoeken uitzetten en posities van vloer naar plafond overnemen, ook om hoeken heen. Je schakelt per vlak in wat je nodig hebt om energie te besparen en met pulsmodus plus ontvanger houd je buiten dezelfde zekerheid.
[TIP] Tip: Schakel alle 360° vlakken in; lijn plafonds, muren en vloeren tegelijk uit.

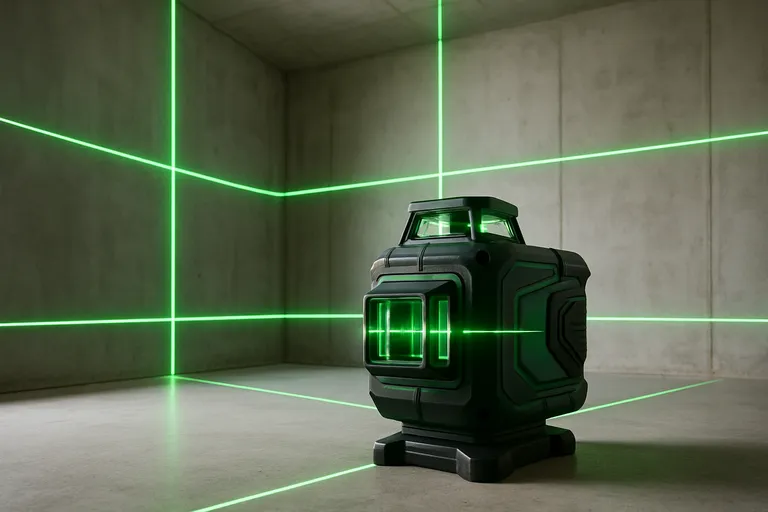

Hoe kies je de beste 3D kruislijnlaser
De beste keuze begint bij wat je ermee gaat doen: werk je vooral binnen op afstanden tot 10-30 meter, dan is zichtbaarheid en lijndikte belangrijk; buiten of op lange afstanden heb je pulsmodus met ontvanger nodig. Let op nauwkeurigheid (rond ±0,2-0,3 mm/m voor strak werk), zelfnivelleringsbereik en een duidelijke out-of-level waarschuwing. Groene diodes zijn beter zichtbaar in fel licht, rode zijn vaak zuiniger en voordeliger. Check de bouwkwaliteit: een robuuste behuizing met minstens IP54, pendelvergrendeling voor transport en een bruikbaar temperatuurbereik.
Kies een voedingssysteem dat bij je ritme past: uitwisselbare Li-ion accu’s of AA’s, graag met lange looptijd en bij voorkeur USB-C laden. Praktische details maken het verschil: 1/4″ en 5/8″ statiefaansluiting, een magnetische beugel, fijne hoogte- of zijverstelling, afzonderlijk schakelbare lijnen en compatibiliteit met een detector. Vraag naar kalibratie- en servicemogelijkheden, een heldere garantie en een stevige koffer. Vergelijk totaalpakketten, niet alleen de prijs: met de juiste accessoires werk je sneller en nauwkeuriger.
Specificaties en prestaties: nauwkeurigheid, bereik, lijnkleur en ontvanger
Onderstaande tabel vergelijkt de kernspecificaties van 3D kruislijnlasers-nauwkeurigheid, bereik, lijnkleur en ontvanger-per segment, zodat je snel ziet wat je in de praktijk kunt verwachten.
| Specificatie | Instap 3D-laser | Middenklasse 3D-laser | Professioneel 3D-laser |
|---|---|---|---|
| Nauwkeurigheid (± per 10 m) | ±3-4 mm/10 m (basis maatvoering) | ±2-3 mm/10 m (afbouw/renovatie) | ±2 mm/10 m (precisie-interieur) |
| Zichtbaar bereik binnen (zonder ontvanger) | 10-15 m (dikkere/zwakkere lijn) | 20-25 m (heldere lijn, vaak groen) | 30-40 m (zeer helder, dunne lijn) |
| Bereik met ontvanger (diameter) | 30-40 m (met lijnontvanger) | 50-60 m | 70-80 m |
| Lijnkleur | Rood (630-650 nm) – voordelig, kortere afstanden | Groen (520-535 nm) – 2-4× beter zichtbaar | Hoogwaardige groene diode, constante helderheid (pulsmodus) |
| Ontvanger/compatibiliteit | Basale lijnontvanger; werkt in pulsmodus; vaak merkspecifiek | Groen-/rood-specifieke ontvangers; akoestisch/LED-signaal; ±1-2 mm resolutie | Digitale lijnontvanger met mm-aflezing en fijne gevoeligheid; merk-/kleurafhankelijk |
Kernpunten: kies groen voor betere zichtbaarheid en gebruik een ontvanger voor buiten of lange afstanden; mik op ±2 mm/10 m voor nauwkeurig interieurwerk.
Kijk eerst naar de nauwkeurigheid: voor strak werk is ±0,2-0,3 mm/m gangbaar; ga je voor fijn tegel- of kastwerk, mik dan op ±0,2 mm/m of beter. Het bereik hangt sterk af van de omgeving: zonder ontvanger zie je binnen meestal 10-30 meter bruikbaar, buiten zakt dat snel; met pulsmodus en ontvanger werk je betrouwbaar op 50-70 meter of meer. Lijnkleur beïnvloedt zichtbaarheid en energieverbruik: groen (±520 nm) is voor het oog beter zichtbaar dan rood (±635 nm), vooral in fel licht, maar vraagt doorgaans meer stroom.
Let ook op lijndikte op afstand (bijv. ~2 mm op 5 m) zodat de referentie scherp blijft. Check tot slot of je per lijn een puls kunt activeren en of de laser met een ontvanger/detector compatibel is.
Bouwkwaliteit en bescherming: IP-klasse en valbestendigheid
Bij een 3D kruislijnlaser bepaalt de behuizing hoe goed het toestel je werk overleeft. Kijk naar de IP-klasse: IP54 beschermt tegen stof en spatwater op de bouw, IP65 is beter bij veel stof of buitenwerk in de regen. Valbestendigheid geeft aan of de laser een val vanaf bijvoorbeeld 1-1,5 meter op beton kan doorstaan zonder onnauwkeurig te worden. Robuuste modellen hebben een schokabsorberende rubbercoating, verzonken glas en een metalen frame rond de optiek.
Een pendelvergrendeling voorkomt schade aan het nivelleermechanisme tijdens transport. Let ook op temperatuurbereik en torsiestijfheid van het chassis, want thermische schokken en trillingen beïnvloeden kalibratie. Een degelijke koffer, beschermkap en eenvoudige servicetoegang helpen je de precisie te behouden, ook na een ruwe werkdag.
Voeding en accessoires: accu/batterij, statief en bevestiging
Kies een 3D kruislijnlaser met een voedingssysteem dat past bij jouw werktempo. Een Li-ion accu geeft lange looptijd en vaak snelladen, ideaal als je hele dagen doorwerkt; een AA-adapter is handig als back-up op locatie. Let op oplaadopties zoals USB-C en neem een reserveaccu mee, zeker in koude omstandigheden omdat capaciteit dan daalt. Voor plaatsing is een stevig statief met 1/4″ of 5/8″ schroefdraad onmisbaar; een elevatorstatief of telescoopstang helpt bij precieze hoogte-instelling langs wanden en in plafonds.
Een magnetische beugel met fijne zij- of hoogteverstelling laat je de lijnen tot op millimeters positioneren, en met een wand- of plafondklem bevestig je de laser waar een statief niet past. Denk ook aan een stevige koffer, pendelvergrendeling en een compacte targetplaat voor sneller aflezen.
[TIP] Tip: Vergelijk nauwkeurigheid (<±0,3 mm/m) en zelfnivelleringsbereik voor aankoop.

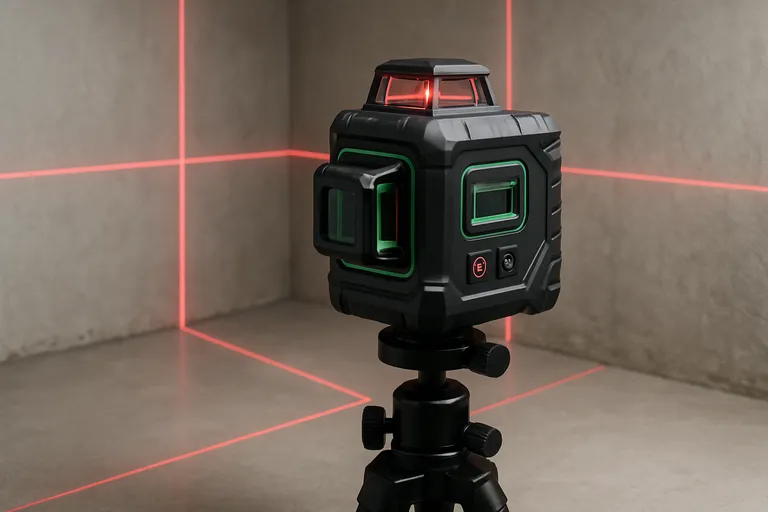

Gebruik, kalibratie en onderhoud
Start met een stabiele opstelling: zet de 3D kruislijnlaser op een statief of stevige ondergrond, ontgrendel de pendel en laat het toestel zelfnivelleren tot het signaal stabiel is. Schakel alleen de lijnen in die je nodig hebt en voorkom felle tegenlichtbronnen recht in de optiek. Controleer regelmatig de kalibratie met een eenvoudige wandtest: projecteer de horizontale lijn op een muur, markeer links en rechts, draai de laser 180° rond zijn as en vergelijk de hoogte van de markeringen; hetzelfde kun je doen met de verticale lijn door op twee punten te markeren en opnieuw te draaien. Zit de afwijking boven de opgegeven tolerantie, volg dan de gebruikersprocedure om bij te stellen of laat de laser professioneel kalibreren.
Vergrendel altijd de pendel voor transport, bewaar de laser in de koffer en vermijd harde klappen en extreme temperaturen. Reinig glas en prisma’s met een zachte microvezeldoek, nooit met agressieve middelen, en houd magneten en klemmen vrij van stof. Laad accu’s tijdig op, neem een reserve mee in de kou en check periodiek schroefdraad en beugels op speling. Met deze routine blijft je laser snel inzetbaar, betrouwbaar nauwkeurig en klaar voor elke klus.
Veilig en snel starten: opstellen en zelfnivellering
Zo start je veilig en efficiënt met een 3D kruislijnlaser. Volg deze stappen voor een stabiele opstelling en snelle, nauwkeurige zelfnivellering.
- Zet de laser op een stabiele basis (bij voorkeur een statief) en controleer of de ondergrond niet veert of trilt; verwijder de koffer, check of de pendel tijdens transport vergrendeld was en ontgrendel pas op de werkplek; plaats op werkhoogte, houd kabels en looproutes vrij en richt de optiek weg van direct zonlicht of bouwlampen.
- Schakel de laser in en laat de zelfnivellering enkele seconden tot rust komen; knipperende lijnen of een pieptoon betekenen dat je buiten het nivelleerbereik zit-pas hoogte of positie aan tot de lijnen stabiel branden; controleer of de lijnen dun en scherp zijn.
- Wil je bewust schuine lijnen projecteren, vergrendel dan de pendel (handmatige modus) zodat de laser niet automatisch nivelleert; zet meteen een paar referentiemarkeringen, zodat je na verplaatsen exact op dezelfde lijn kunt doorgaan.
Met deze basisstappen werk je snel, veilig en nauwkeurig. Blijven lijnen knipperen of verspringen, herpositioneer dan de laser of gebruik een statief voor extra stabiliteit.
Kalibratie en periodieke controle
Kalibreren begint met een simpele wandtest. Zet je 3D kruislijnlaser op 5-10 meter van een vlakke muur, markeer de horizontale lijn links en rechts, draai het toestel 180° rond zijn as en vergelijk de hoogtes; het verschil mag niet groter zijn dan de opgegeven tolerantie maal de afstand (bij ±0,2 mm/m is dat ±2 mm op 10 m). Herhaal dit voor de verticale lijn: markeer boven en beneden, roteer en vergelijk. Controleer ook haaksheid door één verticale lijn op een referentie te zetten en te zien of de tweede lijn overal dezelfde afstand houdt tot een haakse richtlat of tegelraster.
Zie je afwijking, stel bij volgens de handleiding of laat service uitvoeren. Test maandelijks bij intensief gebruik en altijd na een val, transport zonder pendelvergrendeling of grote temperatuurwisselingen, en noteer je meetresultaten voor verloop in de tijd.
Onderhoud en storingen oplossen
Houd je 3D kruislijnlaser schoon en droog: veeg glas en optiek met een microvezeldoek, blaas stof van prisma’s en houd magneten, beugels en schroefdraad vrij van vuil. Vergrendel de pendel altijd voor transport en bewaar alles in de koffer, zeker bij regen of vorst. Laad accu’s tijdig op en vervang zwakke batterijen; doffe of flakkerende lijnen wijzen vaak op lage spanning. Zie je knipperende lijnen, dan sta je waarschijnlijk buiten het zelfnivelleerbereik of is de pendel nog vergrendeld.
Onstabiele of “zwemmende” lijnen komen meestal door trillingen of een zachte ondergrond: verplaats naar een vast punt. Detecteert je ontvanger niets, schakel dan pulsmodus in en check de afstand. Na een tik of val controleer je meteen de kalibratie en laat je zo nodig service doen.
Veelgestelde vragen over 3d kruislijnlaser
Wat is het belangrijkste om te weten over 3d kruislijnlaser?
Een 3D kruislijnlaser projecteert drie 360° lijnen (horizontaal en twee verticaal) voor volledige ruimtelijke dekking. 3D biedt rondom referenties, anders dan 2D. Diodes genereren het licht, prisma’s delen het, een pendel nivelleert automatisch.
Hoe begin je het beste met 3d kruislijnlaser?
Plaats het toestel stabiel op statief of vloer, ontgrendel de pendel en laat zelfnivellering voltooien. Stel hoogte en referentie in, kies lijnkleur/helderheid, gebruik eventueel een ontvanger, en controleer snel de nauwkeurigheid.
Wat zijn veelgemaakte fouten bij 3d kruislijnlaser?
Niet kalibreren of de pendel vergrendelen tijdens transport, werken buiten zonder ontvanger, IP-klasse negeren, op flexibel ondergrond nivelleren, verkeerde lijnkleur in felle omstandigheden, of met bijna lege accu’s/batterijen werken.
